WZ-電渦流制動器介紹

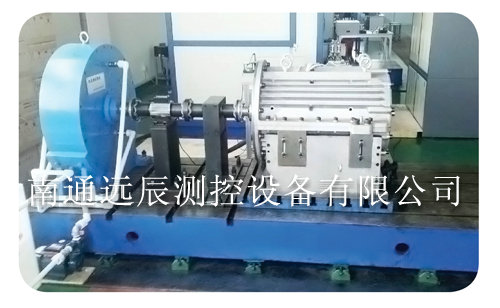

　　WZ-電渦流制動器是電渦流制動器之一，今天我們來了解一下WZ-電渦流制動器。

　　WZ-電渦流制動器特點：

　　1.結構簡單，操作維護方便;

　　2.制動力矩大，測試精度高，工作穩定;

　　3.轉動慣量小，動態響應快;

　　4.與測控系統配套，可實現自動化操作。

　　一、產品使用的工作條件和環境條件

　　電渦流制動器采用專門的配套穩流電源

　　冷卻水為普通淡水，水壓：0.02～0.1Mpa，具體水流量見圖9

　　環境溫度：-10℃～40℃

　　相對濕度：20～90%RH

　　二、 結構及原理

　　電渦流制動器主要由旋轉部分(感應盤)、外殼(電樞和勵磁部分)組成，其結構簡圖見圖5。

　　由結構簡圖可知，當與轉子同軸裝配的勵磁線圈通直流電時，其產生的磁通經電樞體、渦流環、氣隙和轉子形成閉合回路。

　　由于轉子外圓面被制成有均勻分布的齒和槽，故在氣隙和電樞體或渦流環表面產生疏密相間的磁場，因此，轉子被拖動旋轉時，電樞體和渦流環內表面上任何一點的磁場產生叫變變化。

　　由此感應出“渦流”，由于“渦流”和磁場的耦合作用，在轉子上產生制動力矩，由于電樞體是通過機座固定在底板上的，故轉子無法帶動電樞體旋轉。

　　動力機械輸出的功率被轉化成電樞體和渦流環上“渦流”產生的等值熱量，該熱量由進入電樞體和渦流環冷卻水槽中持續不斷的冷卻水及渦流制動器自身消耗。

　　對應于勵磁線圈每一恒定的電流，電渦流制動器均表現出一條轉矩依附于轉速的穩定制動特性曲線，改變勵磁電流的大小，就可以改變制動力矩。
